紅外接收頭一般是接收、放大、解調一體頭，一般紅外信號經接收頭解調后，數據 “0”和“1”的區別通常體現在高低電平的時間長短或信號周期上，單片機解碼時，通常將接收頭輸出腳連接到單片機的外部中斷，結合定時器判斷外部中斷間隔的時間從而獲取數據。重點是找到數據“0”與“1”間的波形差別。

3條腿的紅外接收頭一般是接收、放大、解調一體頭，接收頭輸出的是解調后的數據信號（具體的信號格式，搜“紅外 信號 格式”，一大把），單片機里面需要相應的讀取程序。

紅外通信是利用紅外技術實現兩點間的近距離保密通信和信息轉發。它一般由紅外發射和接收系統兩部分組成。發射系統對一個紅外輻射源進行調制后發射紅外信號，而接收系統用光學裝置和紅外探測器進行接收，就構成紅外通信系統。

先講一講什么是紅外線。我們知道，人的眼睛能看到的可見光按波長從長到短排列，依次為紅、橙、黃、綠、青、藍、紫。其中紅光的波長范圍為0.62～0.76μm；紫光的波長范圍為0.38～0.46μm。比紫光波長還短的光叫紫外線，比紅光波長

紅外接收頭的參數如下：

工作電壓：2.7～4.5V

工作電流：1.7～2.7mA

接收頻率：37.9kHz

峰值波長：940nm

靜態輸出：高電平

輸出低電平：≤0.4V

輸出高電平：接近工作電壓

紅外接收頭的應用：

廣泛應用在家用電視TV,DVD們不再制作接收放大電路，這樣紅外接收頭簡化了電路。

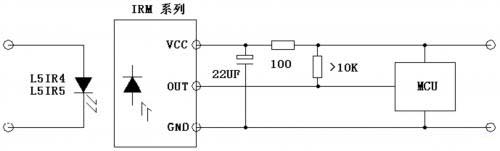

紅外接收電路通常由紅外接收二極管與放大電路組成，放大電路通常又由一個集成塊及若干電阻電容等元件組成，并且需要封裝在一個金屬屏蔽盒里，因而電路比較復雜，體積卻很小，還不及一個7805體積大！

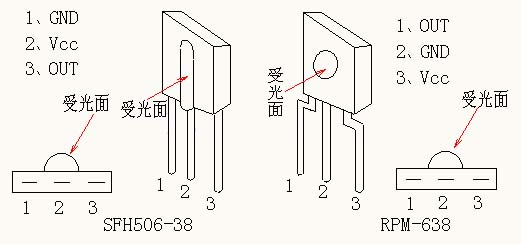

SFH506-38與RPM-638是一種特殊的紅外接收電路，它將紅外接收管與放大電路集成在一體，體積?。ù笮∨c一只中功率三極管相當），密封性好，靈敏度高，并且價格低廉，市場售價只有幾元錢。它僅有三條管腳，分別是電源正極、電源負極以及信號輸出端，其工作電壓在5V左右.只要給它接上電源即是一個完整的紅外接收放大器，使用十分方便。

它的主要功能包括放大,選頻,解調幾大部分,要求輸入信號需是已經被調制的信號。經過它的接收放大和解調會在輸出端直接輸出原始的信號。從而使電路達到最簡化！靈敏度和抗干擾性都非常好，可以說是一個接收紅外信號的理想裝置。

一、紅外線接收頭，標準頻率為38KHZ。

二、紅外線接收頭，現使用電壓范圍一般為：2.7-5.5V.

三、紅外線接收頭，引腳分布，左邊信號輸出（OUT），中間接地，右邊引腳為電源（VCC）
